1、用途：12寸以下產品熱熔熱貼合，例如平板電腦膠框與金屬框熱粘合。
應用事例：
2、機身下部由鋼板連體構成, 上部由鋁合金構成。
3、機器壓板有冷熱各一組。
4. 產品承載平臺為前後三段自動運行，進入—-熱壓—-冷壓—-回位。

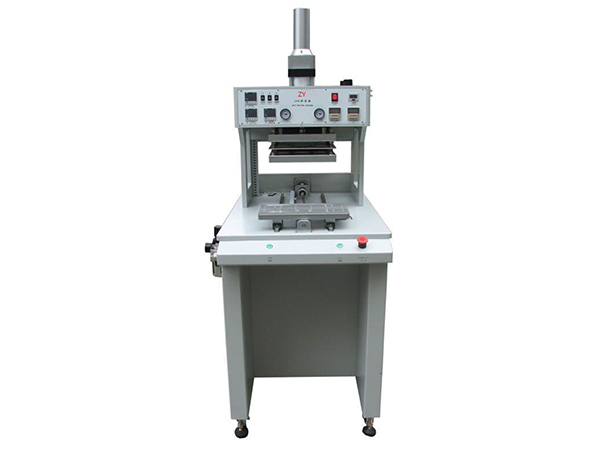

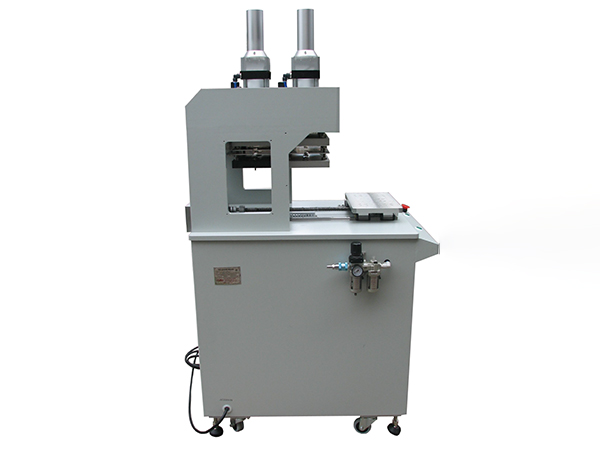

5. 機器圖
|
外形
|
外形尺寸（L×W×H）
|
640×920×1660 mm
|
|
外形,顏色
|
落地式,灰白色
|
|
|
重量
|
約 200 ㎏
|
|
|
工廠設施供應要求
|
電源供應
|
AC220V 1800W
|
|
環境要求
|
清潔乾燥的環境，避免潮濕或者高溫
|
|
|
工作氣壓/管徑
|
0.15－0.6Mpa 壓縮空氣 ∮12mm 管徑
|
|
|
軟體部分
|
西門子
|
LOGO！
|
|
松下
|
PLC
|
|
|
熱壓板
|
金屬屬性
|
鋁合金
|
|
尺寸
|
280*180mm
|
|
|
溫度均勻範圍
|
±2℃
|
|
|
熱壓頭平整度
|
±0.02mm
|
|
|
感測器類型
|
K type
|
|
|
熱壓板隔熱材料
|
複合耐高溫包埋材料
|
|
|
冷壓板
|
尺寸
|
280*180mm, 鋁合金
|
|
夾具運行模式
|
與熱壓板的平衡調整
|
調節螺絲行程
|
|
工作狀態方式
|
產品承載平臺為前後三段自動運行，
進入—-熱壓—-冷壓—-回位
|
|
|
移動模具載板尺寸
|
340×200(mm)
|
|
|
主壓系統
|
壓力指示
|
指針式
|
|
壓力控制
|
100-800kgf/ cm 2>可調
|
|
|
加熱方式
|
恒溫式
|
|
|
溫度控制
|
室溫--300℃ ±1℃
|
|
|
時間控制
|
0.1S—999H ±1S 可調
|
|
|
氣缸規格
|
∮100-100-50 (mm) *2
|
|
|
可加工產品尺寸
|
外形尺寸（L×W）
|
280×200mm
|
|
其他
|
加熱週期
|
操作時間+熱壓設定時間
|
|
加溫保護
|
有上下限溫度保護，超負荷有硬體保險保護
|
|
|
誤操作防護
|
按急停開關保護
|
|
|
零件表面處理
|
波紋烤漆，部分零件陽極氧化處理
|
|
|
增加部份
|
機器外形尺寸
|
圖示:640×920×1660 mm 增高 30mm
|
|
機器則面氣缸支架
|
鋁合金材料 1 套
|
|
|
機器後面支架
|
鋁合金材料 1 套
|
|
|
溫控器
|
日本 azbil SDC15 2 套
|
